01
Általános kiépítési alapelvek
Ez a néhány szabály minden területre érvényes. Ha megvannak, a többi már eszközkérdés; ha hiányoznak, utólag falbontás.
Kiépítési követelmények
- Beltéri villanykapcsoló, redőnykapcsoló és konnektor mögé egyaránt mélyített, 65 mm-es kötődoboz.
- Konnektor mögött AC 230 V fázis (L), nulla (N) és védőföldelés (PE). Kapcsolónál elég az L és N — ott a PE kiépítése nem szükséges.
- A dobozban a lehető legkevesebb kötés legyen: a hely szűkös, az okosrelének férnie kell. Bekötéshez sodrott vezeték preferált.
- Egy szerelvénydoboz mögé csak egy relé kerüljön — túlmelegedés ellen.
- A gégecsöveket túl kell méretezni: a fő nyomvonalakra min. 32 mm; ahol UTP vagy coax fut, a 30 mm kötelező.
- A gyengeáram (DC 12–24 V, coax, UTP) minden esetben külön gégecsőben menjen az AC 230 V-tól.
- A kulcseszközök (központ, NVR, riasztó) lehetőleg külön, dedikált AC 230 V-os körön; javasolt „A” típusú, max. 30 mA-es FI-relé.
- Az elosztószekrényben legalább +30% szabad hely — szellőzés és későbbi bővítés miatt.
- Minden UTP-végpontra túlfeszültség-védelem, be- és kimenő irányba is, az EPH-val és a villámvédelmi rendszerrel összhangban.
- Strukturált kábelezéshez alapértelmezetten CAT6A; a kábeleket a kivitelezőnek már építés közben fel kell címkéznie.
- Javasolt külön IoT-VLAN/SSID az okoseszközöknek.
Eszközök
Ezen a szinten még nincs eszközválasztás — ezek a feltételek minden gyártónál ugyanazok. Ha a villanyszerelő ezeket betartja, később szabadon dönthetsz a vezérlésről.
Nedves terekre az MSZ HD 60364-7-701:2007, a villám- és túlfeszültség-védelemre az MSZ EN 62305 az irányadó. Nedves helyiségben a reléket és tápegységeket a helyiségen kívül vagy a 3-as zónában helyezzük el.
02
Hálózat és okosotthon központ
A rendszer gerince: az internet bekötése, a központi egység helye, és a hálózat, amelyre minden más csatlakozik. Az elsődleges, támogatott platform a TP-Link Omada.
Kiépítési követelmények
- Kérd be a szolgáltatótól az ingatlan csatlakozási pontját — ehhez kell a kötődobozt kialakítani.
- A központi egység helyiségébe UTP és/vagy coax kiállás, és ide fusson be minden UTP- vagy coax-kábelen kommunikáló eszköz.
- Dedikált AC 230 V-os kör a központi egységnek; a házközponti szerver és switch lehetőleg külön körre.
- A racknak méretezett AC 230 V-os kör (min. 13 A) és szabványos EPH-kötés kell, megfelelő szellőzéssel.
- TV-knél és munkaállomásoknál dupla UTP-kiállás javasolt.
- A központi egység időjárástól és hőingadozástól védett helyiségbe kerüljön.
Eszközök

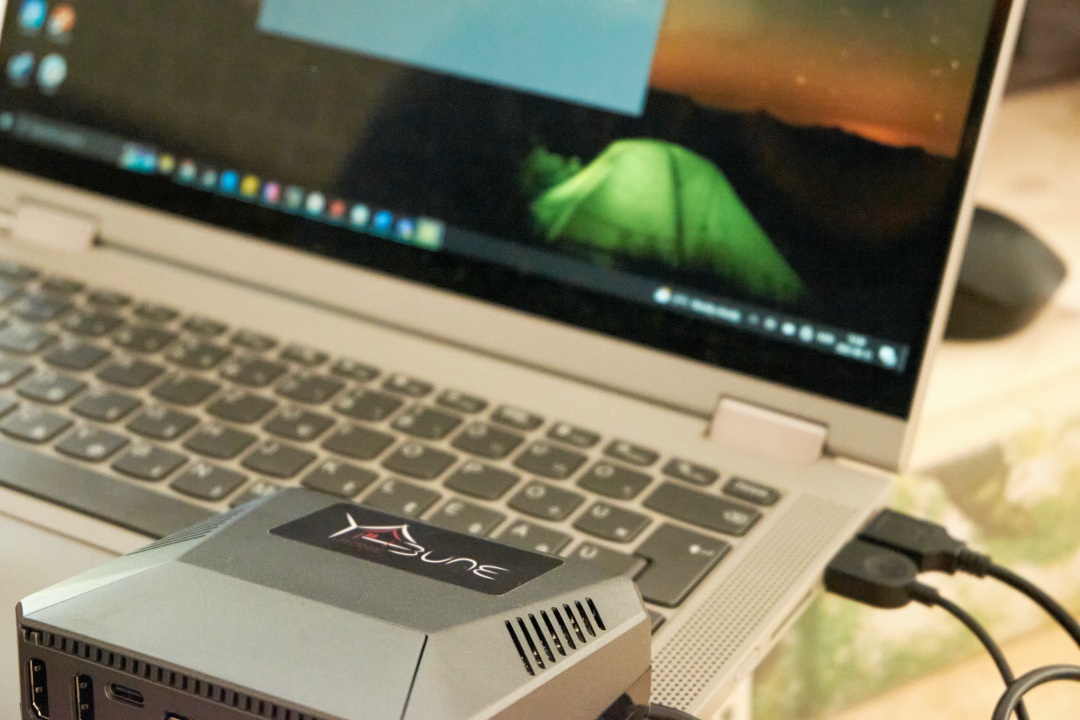

- Okosotthon központ: Yabune Home központi egység
- Hálózati vezérlő: TP-Link Omada OC200 / OC300, vagy Omada Cloud Essentials
- Átjáró: Omada gateway (ER707-M2; kisebb igényre ER605)
- Access point: Omada EAP653 mennyezeti, kültérre EAP650 Outdoor — min. 1 db / 40 m². Wi-Fi 7 igényre EAP772/773
- PoE switch: Omada (pl. TL-SG2218P rackbe), a kamerák és AP-k együttes PoE-igényére méretezve
- Túlfeszültség-védelem: ETH-SP-G2 minden UTP-végponton
- Rack: 19″, min. 9U (erősen tartalomfüggő)
- UPS: Legrand Keor, min. 800 VA
Fontos: a mennyezeti AP-t ténylegesen a mennyezetre kell szerelni — ez nem opció, hanem a helyes lefedettség feltétele. Az asztali kivitel csak külön egyeztetéssel alternatíva. A furat helyét egyeztetni kell a mennyezethűtés nyomvonalával: a fúrás közelében ne legyen vízcső.
03
Fűtés
Zónás, termosztát-alapú vezérlés: a rendszer a teljes vízoldali gépészetet — szivattyúkat, szelepeket, keverőket, osztó-gyűjtőt — vezérli és monitorozza, helyiségenként szabályozható hőmérséklettel.
Kiépítési követelmények
- Gépészeti vezérlő elosztó (pl. 2×12 modul) a rack közelében, dedikált, védett AC 230 V / min. 13 A körrel.
- A vezérelendő elemeket (szivattyúk, szelepek, keverők, termoelektromos fejek) egy elosztóba érdemes összevezetni.
- Az osztó-gyűjtő minden körére termoelektromos szelepmozgató fej, a gépészeti dobozból táplálva.
- A vizes helyiségek köre állandóan nyitva marad — hidrozár ellen.
- Vészkapcsoló a vezérlőszekrény mellé: vezérlés-kiesésnél kézzel indítja a padlófűtés szivattyúját.
- Zónánként termosztát-hely, és hőmérséklet-érzékelő helyek az előremenő/visszatérő ágakon.
Eszközök
A — Computherm + Shelly (nyitott, Yabune-preferált)
- Zónavezérlő: Computherm Q4Z vagy Q10Z (4, ill. 10 zóna)
- Termosztát: Computherm E280 / E300 / E400RF; fancoilhoz E300FC
- Relés vezérlés: Shelly Gen4 / Pro a szivattyúkra, szelepekre, keverőkre és a hőtermelő-jelre
- Szabadon programozható, többlépcsős logika; teljes monitorozás; bővíthető
B — Honeywell evohome (zárt rendszer)
- Resideo evohome színes Wi-Fi zónavezérlő, HR92 radiátorfejek, HCC100 / HCE80 padlófűtés-zónavezérlő
- Gyári, integrált ökoszisztéma, gyors telepítés — cserébe zártabb, kevésbé testreszabható
Szellőztetés (hővisszanyerős)
- Saját vezérléssel működik; dedikált UTP-kiállással integrálható Modbuson vagy IP-n
- Javasolt: Helios, Zehnder
Hőtermelő: cirkó/kazánhoz elég egy potenciálmentes indító jel, a hőfokszabályozást a gépészet végzi. Hőszivattyúnál — ahol a gyártó támogatja — Modbus (RS485) integrációval üzemmódot és alapjelet is tudunk váltani; enélkül a rendszer a szivattyúkat, szelepeket és keverőket vezérli, a hőszivattyút pedig kézzel kell üzemmódba állítani.
04
Hűtés és klimatizálás
Három tipikus megoldás, gyakran kombinálva: split klíma, felületi (mennyezeti/padló) hűtés és fancoil. A vízoldali hűtés a fűtési gépészetre épül, és annak vezérlési logikáját használja.
Kiépítési követelmények
- Split klíma: megfelelő kondenzvíz-elvezetés, a beltéri egységnek dedikált AC 230 V kör. A klímaszerelővel előre egyeztetendő a kültéri egység helye.
- Felületi hűtés: a fűtési osztó-gyűjtőn keresztül, hűtővízzel. Harmatpont-figyelés kötelező, ehhez helyiségenként páraérzékelő kell.
- Hűtéskor a padlófűtés-szivattyú letiltásra kerül; hűtővíz csak az engedélyezett körökben kering.
- Fancoil: két-utas szelep és (segéd)szivattyú, ventilátorfokozat-szabályozás, kondenzvíz-elvezetés. A betáplálás és a ventilátorsebesség-kötés a gépészeti dobozból.
Eszközök
- Split klíma: Daikin Perfera (FTXM-R „All Seasons”), aktuális Gree- vagy Midea-széria. Integráció gyári Wi-Fi-vel, vagy IR-vezérléssel (Shelly + IR / Sensibo)
- Fancoil vízoldal: Shelly Pro 4PM (két-utas szelep + szivattyú), Shelly 2PM Gen4 (keverőszelep), zónatermosztát Computherm E300FC
- Felületi hűtés: helyiségenkénti páraérzékelő + Computherm Q4Z/Q10Z + termoelektromos fejek
Páravédelem: mennyezeti vagy padlóhűtésnél a harmatpont-figyelés nem opció. Páralecsapódás veszélyénél a rendszer automatikusan lezárja az adott kört — ez előzi meg a nedvesedést és a kárt.
MegoldásunkOkos fűtés-hűtés
05
Külső- és belső világítás
Minden lámpa megtartja a fizikai kapcsolóját, emellett okosrelével, dimmerrel vagy LED-vezérlővel szabályozható. Ez a fejezet dönti el, hogy a világítás később egyáltalán okosítható-e falbontás nélkül.
Kiépítési követelmények
- Minden világításhoz fizikai kapcsoló-kiállás: mélyített kötődoboz, a kapcsolónál L fázis és N nulla.
- Kültéren, ha nincs kapcsoló, a világítótest mögött kell a megfelelő dobozmélység és kábel-elrendezés.
- Váltó- és alternatív kapcsolásnál a nyomógombos (momentary) megközelítés javasolt: a relé bemenetére impulzus érkezik, így tetszőleges számú pontról kapcsolható, és a fényerő meg a jelenetek is kezelhetők.
- LED-szalagnál a vezérlés a DC oldalon (12/24 V) történik, nem az AC-n: a driver AC 230 V-ról megy, a dimmer a driver DC kimenetét szabályozza. A tápegységet a terhelésre kell méretezni.
- Induktív terhelésnél (vasmagos trafó, motor) snubber kell a megbízható kapcsoláshoz és a relé védelméhez.
Eszközök
- Egy pont / alternatív / konnektor: Shelly 1 Gen4 vagy 1PM Gen4 (szűk dobozba Mini)
- Két pont egy dobozban: Shelly 2PM Gen4
- Nagy csomópont: Shelly Pro 4PM DIN-sínre, 4 csatorna
- Dimmer: Shelly Dimmer Gen3 (trailing edge). LED max. 150 W, izzó/halogén 200 W, trafó 200 VA; 20 W alatt bypass
- 0–10 V driver: Shelly Dimmer 0/1-10V PM Gen3
- Színes LED-szalag: Shelly Plus RGBW PM — 12 V: 45 W/csatorna (max. 144 W), 24 V: 90 W/csatorna (max. 288 W)
- Jelenetvezérlés: Shelly i4 — kapcsolónként előre definiált világítási képek
- Induktív terhelés: Shelly Snubber
Kültéri világítás — nem mozgásérzékelővel. A kültérit időjárás-állomáshoz kötött vezérléssel oldjuk meg (napkelte/naplemente, fényerősség-küszöb). Kiszámítható, energiatakarékos, és nem ad fals kapcsolásokat. LED-típusok: egyszínű, CCT (állítható fehér), RGB, RGBW, RGBWW — a választás meghatározza a vezérlőt.
MegoldásunkOkos világítás
A blogonAz okos lámpák titkos szuperereje · Konnektorok és villanykapcsolók okosítása
06
Árnyékolás
Redőny, zsalúzia és kültéri árnyékoló (screen, pergola) egyaránt — feltéve, hogy a motor kapcsolt vezérlésű, azaz fel/le kapcsolással mozgatható, nem zárt, proprietary rendszer.
Kiépítési követelmények
- Minden árnyékolóhoz kapcsoló-kiállás, a világítással azonos feltételekkel: mélyített kötődoboz, L fázis, N nulla.
- Ha ez nem megoldható: a redőny mellé 100×100-as kötődoboz, a plafontól 20 cm-re, az ingatlan belső falán.
- Kétállású (fel/le) nyomógomb javasolt.
- Opcionálisan két külön AC 230 V-os körre osztva — az egyik kör hibája nem bénítja meg az összeset.
- A teraszajtó redőnye lehet egy vagy két fizikai egység, de egyben vezérlendő.
Eszközök
- Elsődleges: Shelly 2PM Gen4 redőny/zsalu üzemmódban
- Alternatíva: DD7006A bidi modul
- Zárt rendszerhez: Somfy TaHoma box (Somfy io/RTS motorokhoz)
- Kiegészítők: redőnymotor, kétállású nyomógomb
MegoldásunkOkos árnyékolás
07
Biztonságtechnika
Négy rész: kültéri kamerák, kültéri mozgásérzékelő, riasztórendszer, valamint füst-/CO- és csőtörés-érzékelés. A riasztó és a kamerarendszer külön, dedikált körön üzemel.
Kiépítési követelmények
- Kamera: dedikált, szabványos UTP elég a falban lévő kötődobozba — a kamerák PoE-tápellátásúak, így külön AC vagy DC kiállás nem kell.
- A kötődoboz a szigetelésbe süllyeszthető (min. 80 mm átmérő, 50 mm mélység); ahol nem, külső doboz szilárd alapra.
- A kamerák tápja a switchen át, UPS-háttérrel; lehetőleg lássanak egymásra (szabotázsvédelem).
- Az NVR a központi rackbe, a védett helyiségbe, szünetmentesről táplálva.
- Mozgásérzékelő: tápellátás DC 12 V-ról, a száraz kontakt jelét a rackszekrényig kell elvezetni.
- Riasztó: szabványos riasztó-kiállás + dedikált UTP; külön körön, minden érzékelő külön zónaként felfűzve.
- A riasztóközpont a védett helyiségbe, fölötte az akkumulátort, GSM- és igény szerint IP-modult tartalmazó doboz, kivésett nyomvonallal. Kezelőpanel a bejárathoz.
- Minden nyílászáróhoz nyitásérzékelő (6 eres riasztókábel).
Eszközök
- Kamera: Reolink RLC-811A / RLC-1212A / CX820 (ColorX) + RLN16-410 PoE NVR, vagy Hikvision AcuSense
- Riasztóközpont: Paradox (EVO/SP/MG) vagy DSC PowerSeries Neo + IP/GSM modul. Vezeték nélküli igényre alternatíva az Ajax Hub 2 Plus
- Érzékelők: Paradox/DSC-kompatibilis nyitás- és mozgásérzékelők + kezelőpanel
- Füst / CO: Shelly Smoke Gen + önálló, EN 50291 szerinti CO-érzékelő
- Csőtörés: Shelly Flood Gen3 + motoros főelzáró — vízömlésnél automatikus elzárás
Kamerás megfigyelés — jogi keret
Magánszemély (Ptk. és GDPR)
- Csak saját tulajdonú területet figyelhet.
- Nem láthat más ingatlanra vagy közterületre — ha a beállítással nem megoldható, azt a területet ki kell maszkolni.
- A bejáraton jelezni kell a megfigyelést.
Társasház
- A tulajdonosok kétharmadának jóváhagyása szükséges.
- SZMSZ szerinti adatvédelmi nyilatkozat kell hozzá.
- A rendszert hatósági engedéllyel rendelkező külső cég kezeli.
- A telepítést be kell jelenteni.
08
Kert, kapu, bejáratok, öntözés
Kaputelefon, motoros kapu és garázskapu, öntözőrendszer. A vezérlőjelek mind a központi rackbe futnak be — ezt a kábelt a kertrendezés előtt kell lefektetni.
Kiépítési követelmények
- Kaputelefon: a beltéri és a kültéri egységhez egyaránt külön UTP-kiállás. A mágneszárhoz DC 12/24 V táp; a zár tápját a kültéri egység szakítja meg a nyitáshoz.
- Kapu- és garázsmotor: a szokásos AC 230 V betáp mellett 1 UTP vagy 6 eres riasztókábel a vezérléshez.
- A kábelezést a kaputól a központi egységig kell vezetni; a kapuk lehetőleg külön körön.
- Öntözés: szabványos AC 230 V és DC 24 V kiállás, a kivitelezővel előre egyeztetve.
- A vezérlőmodul kültérre és beltérre is tehető — a beltéri javasolt —, és IP-kapcsolatra képesnek kell lennie.
Eszközök
- Kapuk: kapumozgató motor NO bemenettel + Shelly 1 Gen4 (potenciálmentes) + kültéri nyitásérzékelő
- Nyíló kapu / kiskapu esetén nyitásérzékelő
- Öntözés: saját Yabune Sprinkler, illetve Hunter Hydrawise vagy Rain Bird Wi-Fi modul
- Shelly-alapon a Shelly Pro 3 is alkalmas a zónák vezérlésére
MegoldásunkOkos kert
09
Háztartási eszközök és robotok
Erre a területre nem adunk általános, előzetes kiépítési követelményt.
Kiépítési követelmények
- A beépíthető háztartási és roboteszközök köre, kommunikációs képessége és integrációs lehetősége gyártónként és típusonként rendkívül változó.
- A szükséges kiállások és az integráció módja ezért minden esetben projektszintű egyeztetést igényel.
- Tipikus, egyeztetésen tisztázandó szempont: a takarítórobotok akadálymentes közlekedése — ajánlott a küszöbök elhagyása és a burkolatváltóknál a minimális szintkülönbség.
Eszközök
- Hozd el a tervezett gépek listáját a konzultációra — típusszinten. Onnan meg tudjuk mondani, mi integrálható és mihez kell kiállás.
MegoldásunkOkos háztartási eszközök
10
Energetika és mérés
Villamos energia, víz, gáz és — ahol van — napelemes termelés. A mérés házközponti (teljes fogyasztás) és lokális (kör- vagy eszközszintű) bontásban is megvalósítható.
Kiépítési követelmények
- Víz: a preferált megoldás az impulzus jeladós vízóra. Új építésnél a vízművektől igényelhető impulzusadós óra; egyébként a meglévő óra mögé telepített, impulzusadóval szerelt almérő is alkalmas.
- Gáz: ugyanez az elv — impulzus jeladós gázóra, a hatósági és hitelesítési előírások betartásával.
- Napelem: az integráció módját az inverter típusa határozza meg; javasolt egy dedikált UTP-kiállás az inverterhez IP- vagy Modbus-integrációhoz.
- HMV: a fűtőpatron kapcsolása mágneskapcsolón (kontaktoron) keresztül, a lakáselosztóból; a cirkulációs szivattyú relével.
Eszközök
- Villany, házközponti: SmartWizard P1 az okosmérő P1-portjáról, vagy Shelly Pro 3EM a fogyasztásmérő után
- Villany, lokális: Shelly PM-típusok (1PM, Plug S PM)
- Víz és gáz: impulzus jeladós óra + Shelly 1 Gen4 + Add-on az impulzusok számlálására
- HMV: Shelly relé + mágneskapcsoló
MegoldásunkOkos energiafelhasználás
11
Bekötési rajzok
A bekötési rajzokat nem másoljuk le — a gyártói dokumentáció mindig frissebb. Az alábbi hivatkozások közvetlenül a hivatalos rajzokhoz és telepítési útmutatókhoz vezetnek.
Világítás és árnyékolás
- Redőnymotor egy vagy két csengőkapcsolóval — Shelly 2PM Gen4
- Kétpólusú kapcsoló — Shelly 1 Gen4
- Alternatív kapcsolás nyomógombbal — Shelly 1 Gen4
- Alternatív váltókapcsoló — Shelly 2PM Gen4
- Alternatív kapcsolás 3 nyomógombbal — Shelly 1 Gen4
- Nyomógombos (momentary) bekötés — Shelly 1 Gen4
LED-vezérlés
- Egyszínű LED-szalag — Shelly Dimmer Gen3
- CCT, RGB, RGBW és RGBWW szalag — Shelly Plus RGBW PM
- 0–10 V LED-driver — Shelly Dimmer 0/1-10V PM Gen3
- Jelenetvezérlő bekötése — Shelly i4 Gen4
Gépészet (fűtés-hűtés)
- Gépészeti vezérlő elosztó — Shelly Pro 4PM
- Keverőszelep-vezérlés (Cover mód) — Shelly 2PM Gen4
- Mérési pontok (Add-on, DS18B20) — Shelly 1 Gen4
- Hőszivattyú Modbus (RS485) — Shelly tudásbázis
Termosztátok és zónavezérlők
- Computherm zónavezérlő — Q4Z · Q10Z
- Computherm termosztát (E280 / E300 / E400RF) — E300 útmutató
- Honeywell evohome zónavezérlő és HR92 — evohome telepítési útmutató
12
Szabványok és platform-elv
Hivatkozott szabványok és jogszabályok
- MSZ HD 60364-7-701:2007 — nedves terek villamos kialakítása (fürdő, zuhanyzó).
- MSZ EN 62305 — villám- és túlfeszültség-védelem (LPS/SPD).
- Ptk. és GDPR — kamerás megfigyelés magánszemély és társasház esetén.
- Társasházi SZMSZ és adatvédelmi nyilatkozat — közösségi kamerarendszer üzemeltetéséhez.
- EN 50291 — szén-monoxid-érzékelő.
Platform-elv
- A gyengeáramú hálózat elsődleges, támogatott platformja a TP-Link Omada; ettől eltérni csak előzetes egyeztetéssel javasolt.
- A vezérlés — ahol műszakilag indokolt — elsődlegesen Shelly Gen4/Pro eszközökkel valósul meg. A Yabune hivatalos Shelly-partner.
- A niche-területeken (kamera, riasztó, klíma, zónás fűtés) a területhez legjobban illő márka marad az ajánlás.
13
Partnerek
A Yabune Home megoldásai bevált, megbízható partnerek termékeire és szaktudására épülnek.
Smartopert Kft.
Márkafüggetlen okosotthon-szaktudás felhasználóknak és szakembereknek (2019 óta). Okosotthon telepítő képzés és online tananyagok, képzőpontok Szegeden és Budapesten. Tőlük való az „Okosotthon kalauz” könyvsorozat is.
smartopert.com · okosotthon.guruShelly
A vezérlés gerincét adó okosrelék és érzékelők gyártója (Shelly Group). A Yabune hivatalos Shelly-partner.
shelly.comOkosOtthon Bolt / MarketCom
Hivatalos magyarországi disztribúció: az OkosOtthon Bolt raktárkészletes kiskereskedelmi Shelly-ellátással, a MarketCom Kft. Sonoff/Shelly nagykereskedelmi partnerként szakkereskedőknek és telepítőknek.
okosotthon.bolt.hu · marketcom.huQuantrax — Computherm
A Computherm termosztátok és zónavezérlők gyártója: szegedi, 1994-ben alapított, magyar tulajdonú cég.
computherm.infoÉpítkezel vagy felújítasz?
Nézzük át együtt a terveidet, mielőtt a villanyszerelő behúzza a kábeleket. A konzultáción végigvesszük, melyik területet érdemes most előkészíteni, melyik várhat — és összeállítjuk a projekted konkrét anyagkiírását.
