Posts Tagged "Home Assistant"

24May

Okos Otthon szolgáltatás az ügyfélre szabva

by Rozsa Dani

Yabune Home

2019-ben a Yabune Solution Kft. megalakulásával létrejött a Yabune Home márka is. Egyfajta hiánypótlásként, egy dinamikusan fejlődő, de még gyerekcipőben járó piacon. Az otthonunk vezérlése nem új keletű dolog, viszont a vezetéknélküli technológiák előretörésével, és az online is kapható eszközök cunamijának megjelenésével, úgy éreztük van helye, egy szoftveres megoldásokon alapuló terméknek, ami nem csak egy eszköz, de egy szolgáltatás is. Több évnyi tapasztalattal kereskedelmi rendszerek üzemeltetésében eljutottunk oda, hogy szeretnénk ezt a tudást az okosotthonok piacán is kamatoztatni.

Az ügyfél igényei az elsők…

Sokszor megkaptuk, hogy naivak vagyunk, hogy nem lehet minden igényt kielégíteni és nem fenntartható az egyénre szabott megoldások szállítása hosszútávon,  de az idő eddig minket igazol. Az általunk fejlesztett Home Assistant-ra épülő platform célja, hogy megadjuk a nyílt forráskódú rendszerek nyújtotta szabadságot és a kereskedelmi rendszerek mögött álló megbízhatóságot ügyfeleinknek. Szolgáltatási csomagunknak köszönhetően ügyfeleink kezét nem engedjük el a telepítés után sem. Ezzel is kiépítve egy kölcsönös bizalmon alapuló kapcsolatot.

Nem hagyjuk magára a telepítőket sem…

Folyamatosan nyitunk azon telepítők irányába, akik úgy gondolkodnak mint mi és nem csak teljesíteni akarják az ügyfél kérését, de azt a legpontosabban, az vevő igényeire szabva szeretnék átadni. Nagy figyelmet fektetünk a telepítők képzésébe, akik rajtunk keresztül nem csak a Yabune Home telepítésének fortélyait, de a Home Assistant beállításainak végtelen lehetőségét is megismerik. Ezzel a tudással felvértezve és a Yabune Home csapat támogatásával, bármilyen feladatot könnyen meg tudnak oldani. Folyamatosan hallgatunk a visszajelzésekre, és felületünket, telepítési folyamatokat az igényekhez igazítjuk, hogy minél könnyebb legyen a munka és a figyelem felhasználók kérésén és a munka minőségén maradjon.

Okos Társasházak és Hotelek

Az elmúlt egy évben megfigyeltük és meghallgattuk az igényeket és problémákat amelyekkel a több 100 szobás/lakásos épületek szembesülnek. Volt szerencsénk, több társasházi megoldást közelről tanulmányoznunk és néhányban hatékonyan közre is működni. Ezen tudás alapján alkottuk meg új megoldásunkat a Yabune Smart Residence-t. Egy társasház során az anyag költségek könnyen el tudnak szállni, ezért a központosított megoldásunkkal lehetővé tettük, hogy a piacon meglévő megoldásoknál lényegesen kedvezőbb áron, de nagyobb stabilitással tudjunk megoldást szállítani üzleti ügyfeleinkenk. Projektjeink során szembesültünk az analitika fontosságával mind a hiba elhárítás, a lakók kényelem érzetének valamint az energiahatékonyság fenntartása terén. Ingatlan befektető, üzemeltető ügyfeleinknek olyan teljes körű megoldást tudunk nyújtani, amely nem csak az ő pénztárcájukat, de a lakók/vendégek kényelmét is szolgálja.

Amennyiben felkeltettük az érdeklődésedet ne habozz kapcsolatba lépni velünk!

Read More
28Jan

Redőnyök, garázskapu és öntözőrendszer okosítása

by Rozsa Dani

Gyakran felmerülő kérdések okosotthon telepítés előtt

A Yabune Home rugalmas okosotthon rendszerek teljes mértékben személyre szabott megoldások kivitelezésére adnak lehetőséget. Mire érdemes oda figyelni már a tervezési fázisban, például a redőnyök, garázskapu, öntözőrendszer okosítása kapcsán? Cikkünkből kiderül!

Redőnyök okosítás

Fizikai kapcsolóval rendelkező redőny esetében a kapcsoló mögé szükséges shelly-t szereltetnünk, ilyenkor a legideálisabb az, ha a kis megszakító táblába kerül integrálásra az eszköz.

Ha azonban a redőny fizikai kapcsolóval nem vezérelhető, akkor a központban kell az összes kábelt lehúzni a telepítés során. Az ilyen kérdésekben nagy segítségünkre vannak a villanyszerelők a kivitelezési folyamat során!

Garázskapu okosítása

Garázskapu okosítás esetében azt szoktuk javasolni, hogy a kaputól nem messze kerüljön lehelyezésre egy gégecső, egészen a kis megszakítóig. A gégecsőbe UTP kábel kerül, ennek segítségével össze tudjuk kötni a rendszert. Erre azért van szükség, mert így nem rakjuk ki a shellyt az időjárás és akadozó wifi lefedettség viszontagságainak.

Ha van olyan kérdésed, amely az okosotthon rendszerekhez kapcsolódik, vedd fel velünk a kapcsolatot! Kedvet kaptál a telepítéshez? Írj nekünk és személyre szabott árajánlatot küldünk!

Öntözőrendszer okosítása

Ebben az esetben a gépészeti helységből kell kivezetni egy kilogó
gégecsövet. Az öntözőrendszer okosítására saját technikát alkalmazunk. Egy
relét helyezünk és 220 voltos elérés szükséges.

 Ha van olyan kérdésed, amely az okosotthon rendszerekhez kapcsolódik, vedd fel velünk a kapcsolatot! Kedvet
kaptál a telepítéshez? Írj nekünk és személyre szabott árajánlatot küldünk!

Read More
17Jan

Konnektorok és villanykapcsolók okosítása

by Rozsa Dani

Gyakran felmerülő kérdések okosotthon telepítés előtt

Mely konnektorokat érdemes okosítani?

A konnektorok esetében két opciót érdemes figyelembe venni. Az egyik az, amikor biztonság technikai szempontból szeretnénk vezérelni a konnektorok áramellátásának ki- bekapcsolását (pl. gyerekszobában).

Ilyenkor eldönthetjük azt is, hogy csak bizonyos konnektorok mögé kerül beszerelésre shelly, de választhatjuk azt is, hogy az összes konnektor áramellátását szeretnénk egyszerre vezérelni. Ilyenkor a kis megszakító mellé szokás shelly-t szerelni.

A másik népszerű opció az, amikor a nagyfogyasztók (pl.: mosógép, kazán, száritógép, légtisztitó, multimédiás eszközök), tehát ott, ahol komolyabb mennyiségű áramot fogyasztó gép van bedugva, olyan shellyt szereltetünk be, ami a teljesítményt is képes mérni.

Mi a helyzet a villanykapcsolók okosításával?

Az okosított villanykapcsolóknak több előnyös funkciója van. Talán az elsődleges a kényelmi faktor, tehát az, hogy nem kell odamenni és megnyomni a kapcsolót a lámpa szabályozásához. Továbbá egyben láthatod, hogy otthonod mely szobájában maradt égve egy lámpa.
Biztonsági funkciót is elláthat, így riasztó rendszer helyett, kisebb befektetéssel is távol tarthatjuk az illetéktelen betolakodókat otthonunktól. A jelenlét szimulátornak köszönhetően, a rendszer képes arra, hogy megjegyezze szokásainkat és akkor is felkapcsolja a villanyt, amikor épp nem tartózkodunk a házban.

A fényerő és színhőmérséklet szabályozás pedig azontúl, hogy divatos, nagyon sokat adhat hétköznapi szokásainkhoz is. Például, ha otthonunk egy szobáját több tevékenységre is használjuk, akkor ezekhez igazíthatjuk a fényeket. Pihenéshez visszafogottabb, míg a családi társasjátékozáshoz akár intenzívebb fényerőt állíthatunk be.

Mi alapján válasszuk ki életstílusunkhoz leginkább alkalmazkodó okosotthon rendszert?

Ötleteket persze adhatunk, de fontos, hogy végül te élsz majd az elkészült okosotthonban. Éppen ezért, ha úgy érzed, hogy van olyan kérdés, amit a tervezés szakaszában még nem tudsz eldönteni, akkor sem kell megijedni! Azt javasoljuk, hogy próbáld ki otthonod egy helyiségét felokosítani, hiszen így kevés ráfordítással tesztelheted a rendszert és saját igényeidre, életstílusodra szabhatod azt. Rendszerünk pedig később, modulárisan bővíthető.

Ügyfeleink számára a telepítés előtt minden esetben okosotthon konzultációt tartunk, ahol a legfontosabb tervezési kérdéseket beszéljük át. íme két olyan téma, ami szinte minden esetben felmerül az okosotthon konzultációk során.

Ha van olyan kérdésed, amely az okosotthon rendszerekhez kapcsolódik, vedd fel velünk a kapcsolatot! Kedvet kaptál a telepítéshez? Írj nekünk és személyre szabott árajánlatot küldünk!

Read More
28Dec

Okos porszívógép Home Assistant rendszerrel

by Andras Igali

Az okos porszívógép

Már jó ideje léteznek robot porszívógépek, amik helyettünk végzik el a piszkos munkát, legalábbis a padlón. A kezdetleges okos porszívógépeknek az volt a legnagyobb problémájuk, hogy teljesen logikátlanul, összevissza, bizonyos helyeket kihagyva járkáltak. Az első okosan járkáló porszívót talán a Xiaomi hozta létre, Xiaomi Vacuum Cleaner Gen1 néven. Ez már valóban porszívózik, logikusan járja a kijelölt területeket, és nem csak „takarítás indítás” és „vissza a dokkoló állomásra” funkciókkal rendelkezik, hanem  a Xiaomi okostelefon alkalmazással lehet vezérelni, zónákat megadva, különböző sebességekkel takaríttatni.

Okos robotporszívó kezelése Home Assistant rendszerrel

Manapság nagyon sok okos eszközt lehet vásárolni, azonban nincs olyan cég, amelyik minden területen elég széles termékkínálatot tudna biztosítani. Emiatt annyi alkalmazásra van szükségünk, mint ahány márkájú okoseszközünk van,

Miért ne lehetne mindent egy felületen kezelni?
A Home Assistant rendszerrel akár az okos porszívókat is tudjuk vezérelni, sőt különböző feltételeket megadva automatizálni is. Meg lehet határozni például, hogy minden nap reggel 8 órakor takarítson, akkor is ha nem vagyunk otthon. Ha pedig esetleg pont a takarítás ideje alatt érünk haza, nem kell kerülgetnünk a masinát, mert olyankor automatikusan visszamegy a dokkoló állomásra.


Ma már több vezérlési megoldás is létezik a Home Assistant rendszerben (kész felületek, de akár saját magunk is készíthetünk), amikkel lényegesen gyorsabban, egyszerűbben kezelhetők, mint a gyári mobil alkalmazással. Ezáltal már nem csak a gyári alkalmazással, hanem bármilyen más eszközzel is vezérelhető, ami eléri az okos otthonunk lelkét, a Home Assistant rendszert.



Okos robotporszívó vezérlési lehetőségek

Xiaomi mobil alkalmazással is lehet vezérelni a porszívót. Ez ugye nem túl kényelmes, a gyártó csak ezt az egy lehetőséget biztosítja.

Home Assistant rendszerrel is vezérelhetünk. Ebben az esetben az egyedi felület gyors, pontos, egyszerű de nagyszerű.

Home Assistant rendszerrel van még egy lehetőség, még pedig ún. Zóna kijelöléssel. Ez akkor hasznos, ha valaki ragaszkodik a gyári módszerhez, amit már nem csak mobil alkalmazással tehet meg.



Home Assistant rendszerrel ráadásként előre megadott zóna kiválasztással is irányíthaunk (régebbi modelleknél a mobil alkalmazásban ez az opció nem is lehetséges).


Yabune Home egyedi fejlesztése

Több, mint 3éve szolgál nálunk a Xiaomi Vacuum Cleaner Gen1-es változat, ami már okos robotgépnek minősül, azonban van pár problémája. Sajnos a helyiségek között lévő kis szintkülönbségeknél meg tudott akadni a gép, ami leggyakrabban a zóna kijelölésekor okozott problémát. Ha olyan helyen porszívóztattunk, ahol a zóna elején van a szintkülönbség, szinte mindig megakadt. A Yabune Home készített egy egyedi programkódot, amivel ezt a hibát orvosolni lehet, sőt az egyedi felület funkcionális működését (a megfelelő zónák előre megadását) is biztosítja. A kód segítségével meg lehet határozni a helyiségek takarítási sorrendjét, valamint hogy hova menjen az okos porszívó bizonyos helyiségek takarítása előtt.

Neked is van okos robotporszívód?
Szeretnéd te is egy felületről vezérelni, automatizálni?

Ha igen, akkor jelentkezz egy ingyenes konzultációra, ahol átbeszéljük a lehetőségeidet és megoldási javaslatokat adunk az elképzeléseid kapcsán.

1Nov

Okos otthon közelről: a Yabune Home egy felhasználó szemével

by Andras Igali

Otthonomról, rólam:
Kaposváron a párommal egy 35 négyzetméteres kis lakásban lakunk. 2018-ban volt nálunk a lakásfelújítás, és anno még a gondolat sem járt a fejünkben, hogy okos otthont szeretnénk. A villanyvezetékek a falba fixen lettek bekötve, mert annyira vékonyak a falak, hogy a csőrendszer kiépítése nem volt lehetséges, ez nagyon megnehezítette az okos otthon rendszer kiépítését. Mára azonban számos olyan eszköz és megoldás elérhető, amivel egy átlagos otthonból, utólag okos otthont lehet varázsolni. Nem kell a falakat szétverni, nem kell fúrni-faragni. A Yabune Home megoldásaival szinte bármilyen lakásból, minden igényt kielégítő okos otthont lehet teremteni.

Miért és hogyan szippantott be a Yabune Home?
Egy ideje már nagy örömmel használom a Xiaomi egyik robot porszívóját, a Xiaomi Vaccum Cleaner Gen1-es változatot. Ezen kívül használtam pár Xiaomi okos konnektort, Magic Home led szalagot, és Beok termosztátot.

Elkezdtem kutakodni, hogy hogyan lehet a fent említett eszközök Android-os alkalmazásukat egy felületbe varázsolni. Szomorúan tapasztaltam, hogy sehogy, legalábbis az átlag felhasználó sehogy. Hosszú kutakodás, után megtaláltam a megoldást: a Yabune Home-ot, amely a Home Assistant rendszerét fejlesztette tovább.

Döbbenve tapasztaltam, hogy a korábbi igényeimet nemhogy kielégíti, de sokkal jobban testreszabhatóbb, sokkal jobban ki lehet használni az eszközöket a Yabune Home rendszer segítségével, mint ahogy álmodoztam róla.

Korábban azt hittem, hogy ha van konnektor, takarítógép, termosztát, amiket a világon bárhol tudok vezérelni, akkor az otthonunkat már okos otthonnak lehet nevezni. Ez korántsem így van, mert ezek csak okos eszközök, amik nem képesek más eszközökkel kommunikálni, vagy csak nagyon korlátozottan. A Yabune Home csapat segítségével szinte bármilyen eszközt össze lehet hangolni.

Eddig mit sikerült megvalósítani a Yabune Home rendszerével
Ma már az ablakok állapotait, az egyszerű buta mosógép program lejártát, a lakáscsengő állapotát, a kaputelefon kód aktiválását, a kaputelefon hívását egyaránt tudom ellenőrizni, ha szükséges értesítőket is kapok. A fűtést automatikusan és manuálisan egyaránt tudom szabályozni, sőt, ha nyitva van az ablak, akkor a Yabune Home lekapcsolja a fűtést, mert nem az utcát szeretném fűtteni, de amint becsukom az ablakot, és nincs meg a lakásban a kívánt hőmérséklet, ismét fűt.

Az okos takarítógépet egyszerűbben, gyorsabban eltudom indítani, anélkül, hogy a Xiaomi alkalmazást kellene megnyitom. Csak egy- két kattintás, és az általam előre megadott helyiségeket takarítja, amit eredetileg, a saját rendszerével nem lehet megoldani (Gen1-nél).
Ezenkívül különböző időszakok, akár a nap állása szerint, a mozgásérzékelők könnyítik meg a lámpák fel és lekapcsolását.

Esténként a kellemes fényhangulatért például az ágy alatti mozgásérzékelő és a led szalag gondoskodik, ami teljesen automatizálva van, de manuálisan is egyszerűen szabályozható.
Ha csengetnek, akkor a szobában kétszer villog a lámpa, vagy ha lejár a mosógép, több helyiségben kétszer röviden, és kétszer hosszan villognak az égők. Ez a példa az idősembereknek, hallássérülteknek, süketeknek hatalmas segítség. Ezeket nem csak az okostelefonon, hanem bármilyen más platformom is elérhetem, vezérelhetem.

Aki még sosem látott, tapasztalt okos otthon rendszert, valószínű egyáltalán nem, vagy csak nagyon minimálisan tudja elképzelni, hogy mennyire előnyös. Már többször is olvastam különböző fórumokon, hogy az asszony nem érti, miért is jó, tiszta hülyeség az okos otthon. Na de ha már meg van, akkor milyen jó hogy van, szuper, természetesnek veszi (az a jó, az a lényege, hogy megkönnyítse, kényelmessebbé tegye az életet).

Sokan pedig csak akkor szembesülnek az okos otthon előnyeivel, amikor esetleg valamiért nem működik. Szerencsére, ha jól van kiépítve, ilyen hiba nem , vagy csak nagyon ritkán fordulhat elő.

Ma már nagyon nehezen tudnám elképzelni az életemet az okos otthon rendszer nélkül, de nem is kell, mert a Yabune Home csapata készségesen áll mindenki rendelkezésére!

Ha szeretnél saját okos otthon rendszert, akkor jelentkezz egy ingyenes konuzltációra és mindent átbeszélünk.

20Sep

Klíma rendszer okosítása MODBUS-szal, avagy buszos megoldás Home Assistant-tal

by Gyula Halmos

A feladat ...

A Yabune Home elsősorban vezetéknélküli rendszerek integrálásával foglalkozik. Legtöbb esetben WiFi, Zigbee és Z-wave protokollok valamelyikét szoktuk ajánlani ügyfeleinknek. Azonban vannak olyan esetek, amikor a vezeték nélküli rendszer nem megoldható egyszerűen, vagy mert az adott eszközök nem támogatják, vagy mert már létezik kiépített vezetékes infrastruktúra és a vezetéknélküli hálózat létrehozás szükségtelen többlet kiadást okozna.

Ebben a blog posztban, egy teljes iroda és telephely klíma rendszerének korszerűsítést mutatjuk be a Yabune Home rendszerrel. Ügyfelünk megkeresett minket, hogy szeretné iroda házukat és a hozzá tartozó egyéb épületek klímáit okosítani.

A következő klíma rendszer volt adott:

  •  2 db Daikin VRV hőszívattyú
  • 18 db beltéri plafonba süllyesztett egység
  • 16 db falra szerelt vezetékes kézi vezérlő

A Daikin rendszer körülbelül 10 éve lett telepítve, valamint a két hőszivattyú 1 évvel ezelőtt le lett cserélve újabb típusra. Első körben felmértük az igényeket a vevőtől, amik a következők voltak:

  • Jelenlegi klímák helységenkénti vezérlése távolról
  • Hőmérséklet értékek monitorozása
  • Később bővíthető központ

Első körben felmértük mik a lehetőségeink okosításra. Ehhez felvettük a kapcsolatot a Daikin Hungary Kft-vel, hiszen náluk jobban senki sem ért a Daikin hőszivattyúk vezérléséhez. Nem is kellett csalódnunk rendkívül segítőkészek voltak és gyorsan megfelelő szintre hoztak minket szakértőik segítségével. A megbeszélések során körvonalazódott, hogy az egyik lehetséges és gazdaságilag is rentábilis megoldás a ModBus-on keresztüli vezérlés.

Több érv is szólt a ModBus mellett, de a két legfontosabb, hogy a Home Assistant natívan támogatja mind a ModBus RTU-t és a ModBus TCP-t is valamint a Daikin EKMBDXA ModBus adapter beszerzése és vezérlése is reális feladatnak tűnt.

Ahogy korábban már említettem az ügyfelünknél kiépített rendszer ipari méretú (18 belső egység és 2 hőszivattyú) és a ModBus adaptert is be kellett szerezni, hiszen eredetileg nem rendelkeztek vele. Azonban ahhoz, hogy kitaláljuk az infrastruktúrát, meg kellett értenünk, hogy működik a vezérlés jelenleg. Minden helységben egy BRC1D52 -es vezetékes controller gondoskodott a szabályzásról. Sajnos ezek az eszközök nem nagyon okosíthatóak, de kapóra jöttek, hogy a manuális beavatkozás lehetősége az automatizálás után is megmaradjon.

Daikin távoli irányító központ

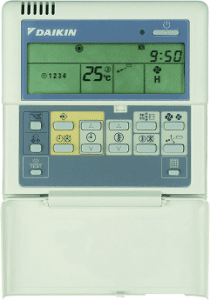

A jó öreg Daikin fali vezérlő

Fel kellett mérnünk a Daikin szakértő segítségével, hogy a jelenlegi megoldásban, hogyan működik a vezérlés. Mint megtudtuk, a Daikin Bus protokollja esetében a plafonon elhelyezett berendezések kommunikálnak a külső egységgel és 12 egység a nagyobb hőszivattyúra míg 6 a kisebbre van kötve.

Valahogy így:

Daikin okos hőszivattyú 1
Plafon egységek két külön körön, két hőszivattyúra kötve.

Az elmélet ...

Ahhoz, hogy Home Assistant-on keresztül vezérelni tudjuk a rendszert meg kellett oldanunk, hogy ModBus-on keresztül tudjuk megszólítani és szabályozni az eszközöket. Erre a Daikin-nál létezik több megoldás is az egyik a Daikin RTD-NET Control Interface, amelyet minden belső egység elé beszerelve lehetővé teszi, hogy ModBus-on keresztül vezéreljük őket. Ez 2-3 plafon kazetta esetén meg is éri, de 18-nál komoly többlet költséget jelent, így kénytelenek voltunk más opció után nézni. Köszönettel tartozunk a Daikin-os szakértőknek újfent, hiszen ők terelték a figyelmünket a Daikin EKMBDXA ModBus adapter irányába. Ez az eszköz közvetlen fordítja a ModBus protokollt a Daikin belső Bus protokolljára. Direkt BMS (épület menedzsment rendszer) rendszerekhez találták ki. Ára ennek megfelelően elég magas, de 18 belső egységnél már megéri.

Ez alapján elkezdtük kitalálni az architektúrát, ami nagyjából így kell hogy kinézzen:

Daikin okos hőszivattyú
A két hőszivattyúhoz elég egy adapter és azt ModBus RTU-n, soros porton rátudunk kötni az okos központra

A ModBus regiszter alapon kommunikál, mint a legtöbb busz alapú megoldás. Minden eszköz rendelkezik egy vagy több input és state regiszterrel. Az előbbibe beírhatunk értéket a szabályzáshoz, míg az utóbbiakból kiolvashatunk értékeket, mint például állapot, vagy hőmérséklet. Ahhoz, hogy tudjuk vezérelni a plafonba szerelt egységeket, fel kell őket címezni. Ez közepesen érhetően le is van írva a Daikin kezelési utmutatóban, de nem lepődtünk meg az utasításokat elolvasva, hogy ezt a feladatot nyilván nem végfelhasználóknak találták ki. Ha felcímeztük az egységeket és a ModBus Adapter is rendesen funkcionál akkor a következő lépés a Home Assistant alá való integrálás. Létezik HA ModBus integráció, de korántsem fedi le az összes igényünket, de ellenben aránylag bővíthető scriptekkel, templatekkel. Innentől az hogy mit kell tennűnk egyértelművé vált.

Minden ModBus implementáció más, ezért a Daikin saját ModBus Design dokumentációját át kellett néznünk. Hiszen ott van leírva, hogy pontosan hogyan és milyen regiszter címeken lehet kiolvasni az eszközök értékeit, valamint szabályozni őket.

Ez a dokumentáció ITT elérhető.

A ModBus Adaptert sima kéteres 0.75 -ös vezetékkel össze kell kötni sorban a két hőszivattyúval. Ha ez megtörtént, akkor Soros porton keresztül (pl.: USB adapter) bekötni a Yabune Home-ot futtató szerverbe.

A ModBus Adapteren be kell állítani a kezdő regiszter címet, DIP Switchek segítségével. Ennek leírását az előző pontban megosztott dokumentáció segítségével lehet megoldani (1.3.2 Wiring Diagram).

A fali vezérlő segítségével minden panel címét be kell állítani. Az EKMBDXA Adapter összesen 4 zónában 16 eszközt támogat, jelen esetben 18 eszközt kellett felkonfigurálnunk, de ez is jelentős időt emésztett fel, hiszen a körülményes szekvenciát minden helységben meg kellett tenni.

A Home Assistant alapú Yabune Home rendszert az ügyfél kérésére saját szerverére telepítettük. A folyamatról pontos jegyzőkönyvet is készítettünk, hiszen ez elvárás volt az infrastruktúrát üzemeltető szakemberektől is. A ModBus integrációról bővebben a megvalósítás fejezetében térek ki.

Miután mindent beállítottunk és felkonfiguráltunk az átadás előtt természetesen végig kell néznünk, hogy minden úgy működik, ahogy elterveztük. Fontos megjegyezni, hogy a ModBus EPROM-ba ír , tehát nem lehet végtelenszer írni az input regisztereket, erre fail safe megoldásokat kelllett kitalálnunk és le is tesztelni őket.

A megvalósítás ...

A két hőszivattyút sorosan be lehet kötni az adapterbe, míg az adaptert, pedig ModBus RTU segítségével, soros porton keresztül betudtuk kötni a Yabune Home központnak helyet adó szerverbe a szerver szobában. A vezetékezés megoldása körülményes, volt hiszen a két hőszivattyú egymástól 30 méterre volt, szabad levegőn. A kábel elvezetésénél oda kellett figyelni a megfelelő időjárás elleni védelemre, valamint az esztétikailag igényes megoldásra is.

A távolság nem volt igazán probléma, hiszen a Daikin Bus protokollt, akár 1000 m távolságra is elvihetjük, mielőtt a kábelveszteség problémát okozna.

Miután sikerült a megfelelő vezetékezést megoldani jöhetett a következő lépés. A belső egységek felcímzése Modbus-on. Mivel a vezérlő most került be, ezért a plafonba szerelt esközök nem rendelkeztek semmilyen azonosítóval, amire a Home Assistant-ban hivatkozni tudnánk. Ez egy lépés, amit minden falivezérlőn keresztül be kell programozni. Szintenként külön Groupbra raktuk az eszközöket. Maxmum 4 csoportot lehet beállítani és azokon belül is 16 eszközt, vagyis összesen 64 beltéri egységet. Ez a vezérlő limitációja, de esetünkben bőven elégnek bizonyult. Itt szintén erősen hagyatkoztunk a Daikin Magyarország szakértőjére, hiszen a leírás részletes, azért nem mindenhol teljesen egyértelmű és jobb rá kérdezni. Miután sikerült mindent beállítani a vezérlőkön, haladhattunk tovább a Home Assistant konfigurációval.

Első körben a configuration.yaml -t kellett updatelni, hogy hozzáadjuk a modbus modult és annak eszközeit/szenzorait. A lentebbi kód ezt a részletet mutatja be. Első körben meg kell nevezni a Modbus master elérhetőségét, ami jelen esetben, soros porton lett a központhoz kötve (method: RTU és type: serial). A soros átvitelt, egy RS-485 to USB átalakítóval oldottuk meg így a port attribútumot az USB eszköz címére kell állítani. A további beállítások a Daikin központ adatlapja szerint történtek. A legújabb HA beállításoknak megfelelőena modbus komponens alá lettek besorolva a klímák, bináris és sima szenzorok.

És akkor itt a kódrészlet is:

modbus:
- name: daikin
  type: serial
  method: rtu
  port: /dev/ttyUSB0
  baudrate: 9600
  stopbits: 1
  bytesize: 8
  parity: E
  climates: !include_dir_merge_list packages/daikin_climate_modbus/climates
  sensors: !include_dir_merge_list packages/daikin_climate_modbus/sensors

template: !include_dir_merge_list packages/daikin_climate_modbus/binary_sensors

A szemfülesek gyorsan kiszúrhatják, hogy a bináris szenzorok, nem a modbus komponens alatt vannak. Ez nem hiba, hiszen ők nem mások mint template binary_sensor-ok. Erről bővebben kicsit lejjebb.

A koncepció rendkívül egyszerű, első körben hozzáadtuk a klímákat a Home Assistant dokumentációjának megfelelően. A megfelelő paramétereket és regiszter címeket a Daikin Modbus Interface Design Guide-ból néztük ki.

Valamint kérdéses esetekben, a Daikin-es szakértővel konzultáltunk.

A különböző helyiségekben található beltéri egységek üzemállapotának lekérdezéséhez binary_sensor entitásokat hoztunk létre, a különféle paraméterek lekérdezésére, mint például az egység által mért hőmérséklet, a felhasználók által, vagy automatizáció által beállított cél hőmérséklet valamint a központ által kiolvasott státusz szó tárolására.

A binary_sensor-ok igazából template-k, amelyek a státusz sensor értékét fordították megfelelő bináris értékre. dokumentáció alapján.

Itt egy példa két helyiség klíma entitására (ezekből volt összesen 16):



- name: Emelet_targyalo_klima
  slave: 15
  data_type: uint
  data_count: 1
  scale: 0.1
  offset: 0
  precision: 1
  max_temp: 30
  min_temp: 15
  temp_step: 1
  target_temp_register: 2053
  address: 2106
  input_type: input
- name: Emelet_sales_marketing_iroda_klima
  slave: 15
  data_type: uint
  data_count: 1
  scale: 0.1
  offset: 0
  precision: 1
  max_temp: 30
  min_temp: 15
  temp_step: 1
  target_temp_register: 2056
  input: 2112
  input_type: input


Minden klíma entitáshoz kellettek bináris szenzorok és szenzorok, a különböző az eszközök által lejelentett értékekről és állapotokról. Ilyenek voltak például a következők:



  • Beállított hőmérséklet értéke
  • Aktuálisan mért hőmérséklet
  • Klíma státusza (ebből bit műveletekkel kinyertük az On-Off állapotot)
  • Klíma aktuálisan beállított módja

Itt is egy példa, hogyan olvastuk ki a szenzor értékéből a pontos üzemállapotot templatesített bináris szenzorral:

# sensor example:
    - name: Emelet_targyalo_status
      hub: daikin
      slave: 15
      register: 2102
      register_type: input

# binary sensor template
- binary_sensor:
  - name: "Emelet Tárgyaló Klíma Üzemállapot"
      state: >-
        {{ states('sensor.emelet_targyalo_status')|int|bitwise_and(1) > 0 }}

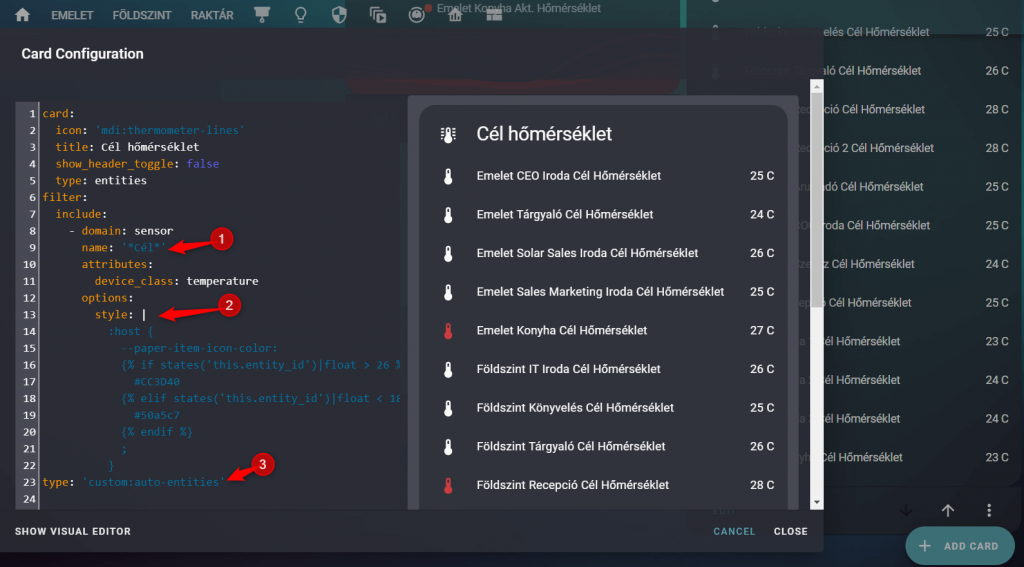

Miután az összes entitást sikerült beállítanunk, az auto entities segítségével szintenként meg is jelenítettük a felületen az iroda helyiségek vezérlő csempéit.

Az auto-entities kártya nagyon hasznos ennyi entitásnál.

Amikor nagy mennyiségű hasonló szenzort, kapcsolót, eszközt kell megjeleníteni ez a legjobb megoldás. A filter mező segítségével többféle kritérium alapján is tudunk szűrni, mint például a device_class vagy az eszköz friendly_name-e. A style mezőn keresztül, pedig egyedi színezéseket is be tudunk vezetni, mint jelen esetben, ha 26 fok feletti az érték akkor piros legyen a hőmérő.

Az auto-entities, nem csak eszközök ömlesztett felsorolására jó, de például összesített graph kártyákra is. Lásd a lentebbi képet.

Itt nyilván kihasználtuk a graph-card nyújtotta lehetőséget a hőmérséklet függő színezéssel. Minden szintnek, külön kártyát csináltunk, amin a helyiségek hőmérsékletének alakulását lehet vizuálisan is nyomon követni.

A belső egységek megjelenítésénél, az alábbi megoldásra esett a választás. Ez a mini-climat kártya. Sokat gondolkodtunk a simple-thermostat kártyán is, de végül ez tűnt legelegánsabbnak.

A rendszer sajátossága miatt volt szükség a külön kapcsoló panelre, mert habár a klímák automatikusan működnek a beállított cél hőmérsékletnek megfelelően, a falon elhelyezett panel lekapcsolásával ezt ki lehet küszöbölni. Ebből az okból kifolyólag kivezettük a fali panel távolról való kapcsolását is és annak állapot visszajelzését.

A szenzoroktól jövő adatokat az általunk szolgáltatott Influx DB és Grafana felületen tudja az ügyfél részletekbe menően tanulmányozni. Jelenleg együtt dolgozunk egy energetikus kollégával, hogy a felgyülemlett adatokból minél több hasznos információt tudjunk kiszűrni és energetikai tanácsokkal ellátni ügyfeleinket, valamint intelligensebb vezérlést fejleszthessünk.

Tartalmazott rengeteg kihívást a megoldás, de jelenleg több mint 9 hónapja üzemel, és egyelőre súlyosabb malőrök nélkül 🙂

22Nov

Beköszöntött a tél – avagy fűtés korszerűsítés Shelly-vel

by yabune_home

A napokban kaptunk egy megkeresést egy 3 szintes, 1980-as években épült kertesház fűtés rendszerének okosítására. Az hogy egy ház nem új és korszerű nem jelenti, hogy nem lehet belőle okos otthon. A következő esettanulmányban bemutatjuk, hogy a megfelelő okos otthon megoldásokkal, az elavultabb fűtés rendszerünket is tudjuk korszerűsíteni. Amennyiben később újabb kazán, vagy akár a teljes padlófűtés renoválásra kerül, a már meglévő rendszer könnyen adaptálható.

Olvasd tovább...
